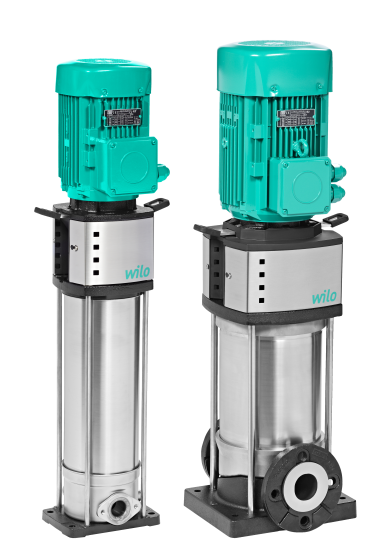

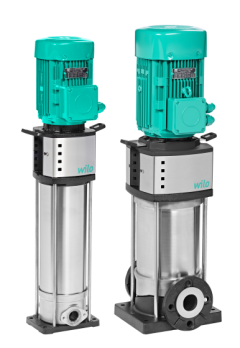

Высоконапорный центробежный насос Wilo Helix V

Марка	Wilo
Модель	Helix V
Тип	Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями
Подключение к сети	3~400 В, 50 Гц
Номинальное давление, бар	16, 25
Номинальная мощность электродвигателя, кВт	0,37 - 37
Полный вес, кг	20,4 - 368

Применение

Водоснабжение и повышение давления, промышленные циркуляционные установки, технологическая вода, закрытые контуры охлаждения, установки пожаротушения, моечные установки, ирригации

Документация

Инструкция по монтажу и эксплуатации насосов Wilo Helix V Х Care	2 Mb	pdf
Инструкция по монтажу и эксплуатации насосов Wilo Helix V - Helix V FIRST 22-36-52	4 Mb	pdf
Инструкция по монтажу и эксплуатации насосов Wilo Helix V - Helix V FIRST 2-4-6-10-16	5 Mb	pdf

	Инструкция по монтажу и эксплуатации насосов Wilo Helix V Х Care 2 Mb pdf
	Инструкция по монтажу и эксплуатации насосов Wilo Helix V - Helix V FIRST 22-36-52 4 Mb pdf
	Инструкция по монтажу и эксплуатации насосов Wilo Helix V - Helix V FIRST 2-4-6-10-16 5 Mb pdf

Описание

Wilo Helix V — нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями. Предназначен для применения в сферах водоснабжения и повышение давления, в промышленных циркуляционных установках, технологической воде, закрытых контурах охлаждения, установках пожаротушения, моечных установках.

Особенности продукции

Оптимизированная по КПД гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизацией расхода и удаления газов
Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
Корпус насоса, оптимизированный по расходу и NPSH
Удобная для техобслуживания конструкция с защитным кожухом муфты повышенной прочности
Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)
Минимальный индекс эффективности (MEI) ≥ 0,7
Минимальный индекс эффективности (MEI) ≥ 0,7
Электроподключение: 3~400 В (±10 %), 50 Гц
≤ 4 кВт 230 В/ 400 В; Δ/Y
> 4 кВт 400 В/ 690 В; Δ/Y
Диапазон температуры перекачиваемых жидкостей:
Helix V 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
Helix V 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
Helix V22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
Helix V22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
Макс. рабочее давление: 16/25/30 бар
Степень защиты: IP 55
Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
Доступные модели:
Helix V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
Helix V 22 – 52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
